2.2.- Representant el moviment
La gràfica
posició-temps permet determinar velocitats, tant mitjanes com
instantànies. També hom pot representar la velocitat en funció del
temps. El pendent aleshores permetrà calcular l'acceleració mitjana en
un interval de temps i, si aquest interval es fa molt i molt petit, es
podrà calcular l'acceleració en un cert instant.
Qüestions
35 Trobeu la velocitat del moviment representat en les Figures 11a i b utilitzant els valors de Δx i Δt representats. Quin tipus de moviment hi ha representat en cada cas?
36 Com interpretaríeu:
37 Calculeu les acceleracions dels moviment representats a la Figura 12.
38 Com representaríeu una acceleració negativa en un gràfic velocitat-temps ?
36 Com interpretaríeu:
(a) un gràfic posició-temps amb més pendent que el de la Figura 11a
(b) un gràfic posició-temps amb pendent cap a avall des de l'esquerra cap a la dreta.
37 Calculeu les acceleracions dels moviment representats a la Figura 12.
38 Com representaríeu una acceleració negativa en un gràfic velocitat-temps ?
|
|
|

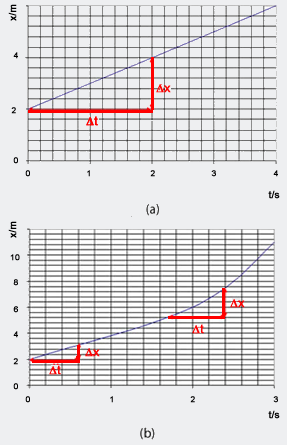

Figura 11. Gràfics de la Qüestió 35
|

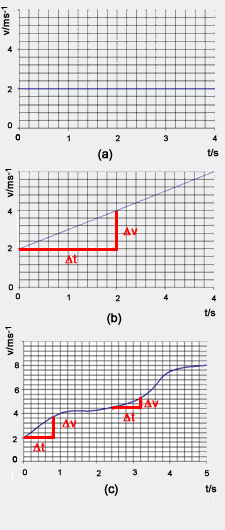

Figura 12. Gràfics de la Qüestió 37 |
Amb l'ajuda dels ordinadors i del programari adient és possible analitzar l'enregistrament en vídeo de cada cursa. Es determina la posició en cada instant de temps de l'atleta i aquestes dades es visualitzen en forma de gràfics (posició-temps, velocitat-temps, acceleració-temps). Aquests no només donen una representació visual sinó que també permeten extreure informació addicional sobre el moviment i analitzar els diferents paràmetres (posició, velocitat, acceleració) al llarg de la cursa per tal de millorar la tècnica i obtenir millors marques.
Activitat 9 Analitzeu el vostre moviment
Utilitzeu un sensor de posició o un vídeo per enregistrar el vostre propi moviment. Feu la representació de la posició-temps, velocitat-temps i acceleració-temps a partir de les mesures de posició i temps.
